Perdidas De Vacio En Un Transformador

Es en este sentido es que se tiene que mejorar la forma en cómo se selecciona un trasformador. Las pérdidas producidas en el circuito magnético del transformador son las siguientes.

Faraday Pruebas Al Vacio Con Un Transformador

OBJETIVOS Determinar los parámetros del circuito equivalente para la experiencia en vacío de un transformador monofásico.

Perdidas de vacio en un transformador. Las pérdidas asociadas al ensayo de vacío en un transformador hacen incidencia en pérdidas en el La norma establece que para determinar las perdidas núcleo pérdidas dieléctricas y pérdidas en el del transformador sin carga se implementa el método devanado debido a la corriente de excitación suelen de los 3 vatímetros. El porcentaje de estas pérdidas es muy pequeño en comparación con las pérdidas de hierro y cobre por lo que se pueden descuidar. En el ensayo de vacío se aplica la tensión nominal en el lado de baja tensión del transformador mientras que el lado de alta tensión queda en circuito abierto.

Se alimenta el transformador al vacío la potencia absorbida en ese momento corresponde exactamente a las pérdidas en el hierro. Debido a la amplia utilización de los transformadores existe u na reducción de las pérdidas eléctrica por el aumento de las tensiones de transmisión y distribución de la en ergía. La ocurrencia de estas pérdidas perdidas se debe a la presencia de un campo de fuga.

Para medir los resultados del ensayo se ha de colocar un amperímetro en serie en el primario que nos dará la lectura de la. Determinar si el valor de las perdidas en vacío concuerda y están dentro de la tolerancia con los valores calculados yo garantizados. Al ser nula la intensidad en el secundario I.

La potencia pérdida en el hierro del circuito magnético de un transformador puede ser medida la prueba de vacío. En estas condiciones el primario es recorrido por una corriente alterna de pequeña intensidad del orden del 5 de la corriente nominal. Un transformador trabaja en vacío cuando el circuito secundario está abierto.

Metodo para calcular las perdidas en vacio de un Transformador. Un transformador de 100kva de relación 6000420 V ha sido ensayado en vacío y en corto circuito. Vatímetro solo medirá las pérdidas en el cobre.

Para determinar el valor de estas pérdidas el transformador se trabaja en vacío es decir el devanado secundario abierto y debe ser energizado por la bobina de baja tensión para un transformador de distribución que no se dispone de la tensión nominal de alimentación para el primario para transformador de BT a BT se puede alimentar y hacer la prueba por el lado de Alta Tensión del. La potencia absorbida por el transformador trabajando en vacío corresponde casi exactamente a las pérdidas en el hierro. La temperatura de referencia debe ser igual al calentamiento máximo de los devanados según se indica en el siguiente cuadro al que se añade 20 K.

Como la corriente que circula por el secundario es nula no aparecen en él pérdidas en el hierro. El ensayo de vacío es esencial a la hora de caracterizar un transformador puesto que la impedancia de vacío es uno de los parámetros. Pcc 4823W Icc1667A Cos phi En cc 0643 aParametros del circuito.

El ensayo de vacío consiste en alimentar el primario con su tensión nominal V1n a su frecuencia nominal y dejar el secundario sin carga de ahí recibe el nombre el ensayo. PRUEBA EN VACIO DE TRANSFORMADORES I. Para los transformadores que tengan un devanado con tomas de un alcance superior a un 5 la tensión de cortocircuito debe medirse en la toma principal y en las dos tomas de las extremidades.

La caída de Tensión que se produce en el secundario al comprobar cuál es su valor con o sin Carga. Metodo practico para el calculo de perdidas en vacio. Para analizar las pérdidas de potencia en un transformador es muy conveniente analizar al circuito magnético y el circuito eléctrico por separado puesto que cada uno de ellos presenta pérdidas por circunstancia totalmente diferentes.

Un transformador de distribución es aquel que cumple con las características específicas de los transformadores eléctricos de distribución de 10 hasta 500kVA 9. V1V2 es la relación de vueltas del transformador es decir mientras la corriente en el primario aumente la relación de vueltas tiende a ser constante. Ensayo en vacío Consiste en Hacer funcionar el transformador en las condiciones para las que se ha diseñado Aplicando la tensión nominal del primario y conectando la carga máxima en el Secundario.

Con este ensayo obtendremos las pérdidas del cobre. Entonces dicha grafica representa las perdidas de potencia en el núcleo del transformador en función al voltaje aplicado al mismo y es una función no lineal. Son las llamadas pérdidas en el hierro P Fe.

Transformadores En Vacio. Po 1800W Io04A Uo6000V En cortocircuito. El ensayo de vacío del transformado r permite obtener las pérdidas en el hierro lo parámetros de la rama paralelo del circuito equivalente y y la relación de transformación.

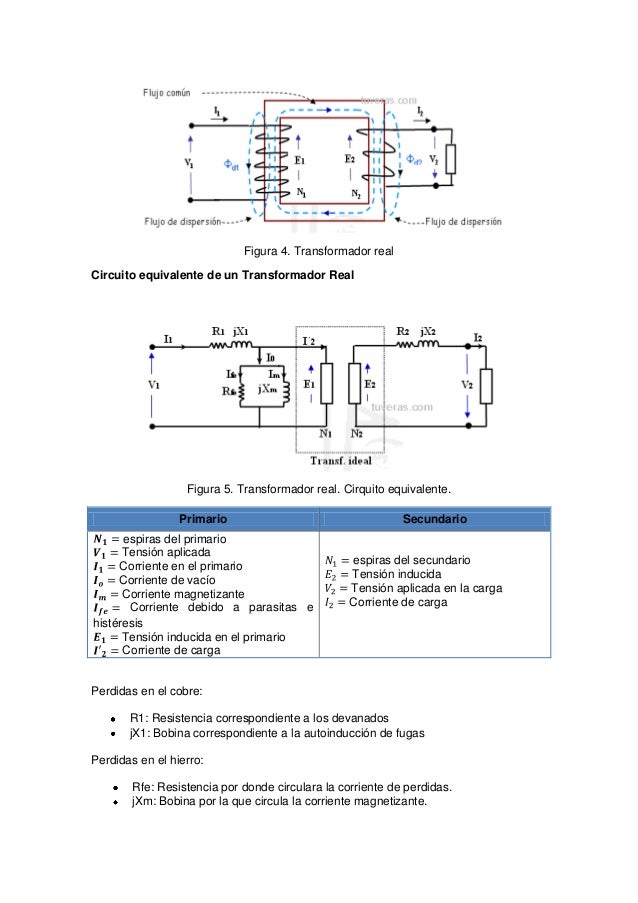

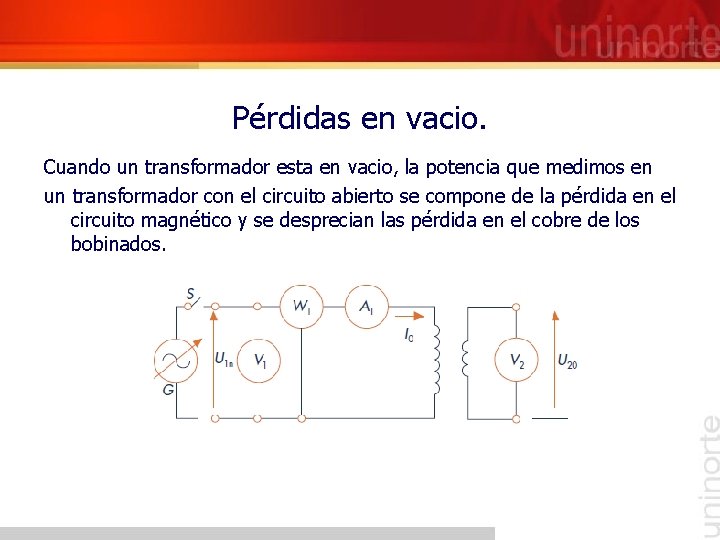

Los datos obtenidos son. Es un método utilizado para determinar la impedancia de vacío en la rama de excitación de un transformador. Cuando un transformador está en vacío la potencia que medimos en un transformador con el circuito abierto se com-pone de la potencia perdida en el circuito magnético y la perdida en el cobre de los bobinados.

Por otra parte como la corriente en vacío es muy pequeñaver más. Esta corriente tiene dos componentes una suministra las pérdidas en el hierro y laotra proporciona.
